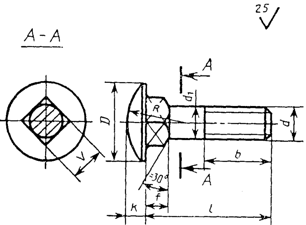

Болт лемешный
|
МАРКА СТАЛИ: |
10кп |
|
КЛАСС ТОЧНОСТИ: |
С |
|
КЛАСС ПРОЧНОСТИ: |
3,6; 4,6; 4,8; 5,8 |
|
d |
Шаг резьбы |
k |
D |
R1 |
W |
b* |
L |
|
6 |
1 |
3 |
14 |
11 |
3.0 |
18 |
20-80 |
|
8 |
1.25 |
4 |
18 |
14 |
3.5 |
22 |
30-110 |
|
10 |
1.50 |
5 |
23 |
18 |
5.0 |
26 |
30-140 |
|
12 |
1.75 |
6 |
28 |
22 |
6.0 |
30/36 |
40-140 |
|
Номинальный диаметр резьбы d |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|
|
Диаметр головки D |
11 |
14 |
18 |
23 |
28 |
35 |
44 |
52 |
|
|
Высота головки k |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
Радиус сферы R » |
8 |
11 |
14 |
18 |
22 |
26 |
32 |
39 |
|
|
Размер стороны квадратного подголовка V |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|
|
Высота подголовка f, не менее |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
|
|
Длина резьбы b |
Для l £ 120 |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
|
Для l > 120 |
- |
- |
- |
32 |
36 |
44 |
52 |
60 |
|
|
d |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М 20 |
|
шаг резьбы, мм |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
|
D, мм |
9 |
11 |
14 |
18 |
23 |
28 |
35 |
|
K, мм |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
|
v, мм |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
|
B (для L≤120), мм |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
|
B (для L>120), мм |
– |
– |
– |
32 |
36 |
44 |
52 |
